砖坯越白越好、越厚越结实？

2021-05-11

每到装修买砖的时候，业主们就开始对鉴别瓷砖的好坏各有各的说法：砖坯越白代表杂质越少；砖坯越厚越结实，不易破损；砖坯吸水率越低，瓷砖质量也越好……种种关于买砖的“学问”，真的能相信吗？

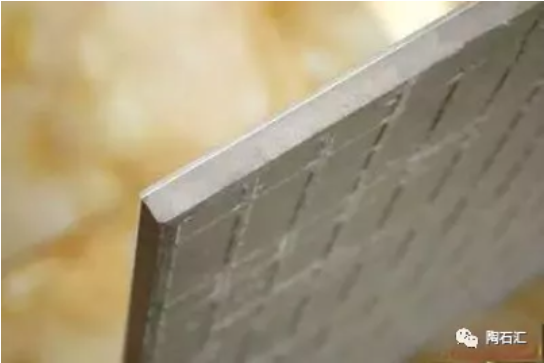

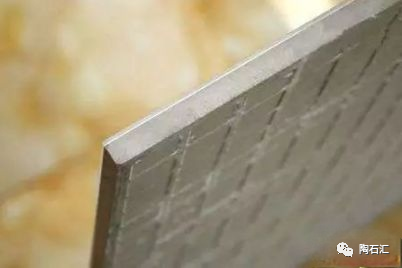

1.砖胚越白越好？
很多人会认为，瓷砖的坯体越白就是越好的。胚白的越纯，说明砖坯杂质越少，质量更佳。

解读

瓷砖坯体由粘土、石英、长石煅烧而成，原料呈现白色，加之烧制之前，原料会进行除杂，一些有色金色如铁离子等就过滤出去，从而得到比较白的坯体。影响砖坯白度的因素有几个：

1原料

原料产地不同，会影响砖坯白度。比如广东的粘土偏白，而夹江的土质偏黄，同样工艺和流程下来，广东砖烧制的坯体偏白，而夹江的就偏红，即使通过除杂处理，夹江的瓷砖坯体也没有广东瓷砖那么白。

2除杂工序

在烧制瓷砖之前，原料会进行除杂，一些有色金色如铁离子等就过滤出去。除杂工序越细致，得到的坯体也会更白。

3添加硅酸锆

瓷砖生产厂家多使用在泥料添加硅酸锆的方法来提高坯体的白度。在业内以及消费者心中，广东的瓷砖就是好砖。于是在有些导购的误导下，消费者就以坯体白度来分辨瓷砖是不是广东货，从而来断定瓷砖的优劣。但原料并不是决定砖坯白度的唯一影因素。

有部分厂家因为设备、工艺等原因，在原料除杂的过程中不彻底，导致瓷砖坯体呈现出灰、黑、黄等颜色，这种砖确实没有除杂彻底的白坯体好。但这并不代表瓷砖越白就越纯、越好。一些企业在生产时添加硅酸锆、滑石粉等“增白剂”，也可以使瓷砖坯体变得更白，但如果用量超过限定值就可能对人体产生危害。所以消费者在购买瓷砖过程中，要留意瓷砖的3C认证和所属的放射性类型。

2.吸水率越低越好？
装修后，瓷砖因吸水率太高而开裂脱落；某品牌因产品吸水率不合格上了质量黑榜……吸水率受到消费者关注，很多人开始认为瓷砖吸水率越低越好，个别厂家也将低吸水率作为销售卖点。

解读

吸水率是评价陶瓷砖内在质量优劣的重要指标，但并非绝对指标，一味追求低吸水率也可能出现问题。国家标准中对各类瓷砖的吸水率均做了明确规定，各类瓷砖的吸水率范围为：陶质砖>10%≥炻质砖>6%≥细炻质>3%≥炻瓷质>0.5≥瓷质砖。不同空间对吸水率要求不同，铺贴方式也会有所差异。吸水率过高的瓷砖坯材密度较松、容易吸水，瓷砖经热胀冷缩后会导致表面龟裂，甚至整体瓷砖剥落。但吸水率过低也容易因为铺贴方式不当而造成脱落。传统的铺贴方法多使用水泥砂浆，而水泥浆液中含有的水分可以被瓷砖吸收并固化，从而形成瓷砖对墙面的抓握力。一旦瓷砖吸水率过低，这种抓握力无法形成，瓷砖脱落的机会便大大增加。在相关标准中，瓷片产品的吸水率为大于自身重量的10%。因此，消费者在选购墙砖或瓷片产品时，不要迷信吸水率越低越好的说法。

3.砖坯底纹会影响质量？

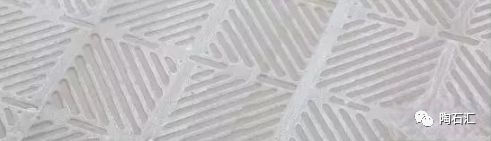

砖坯底纹，又叫背纹，是指陶瓷砖在经压制成型之后留下的烙印，不同品牌、产品的背纹不尽相同。很多人觉得，背纹不一样，瓷砖的质量也不一样。

解读

在生产过程中，背纹图案一般是由压机模具决定的。所以从背纹图形可以了解到瓷砖生产中使用的压机设备及参数。因为压机的背纹模具可以卸换，有厂家为了达到差异化效果会特别进行模具定制，从而让瓷砖出现不一样的特殊背纹，甚至印有自家品牌LOGO。因此，背纹并不直接影响瓷砖质量，即便是同一条生产线下生产出来的产品，也有可能会因压机模具更换导致背纹不一样。

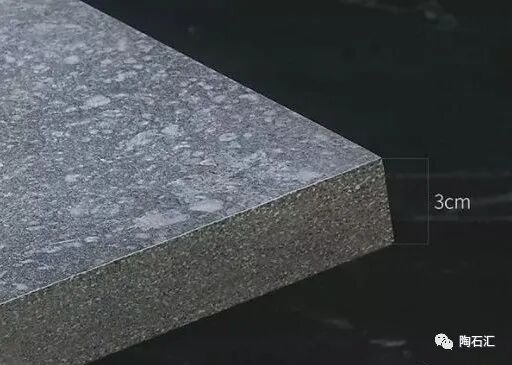

4.砖坯越厚越结实？
消费者普遍认为，厚薄是影响瓷砖质量的重要因素。越厚的瓷砖越耐用，越抗压，使用过程中更不易发生开裂、崩角等情况，而薄型陶瓷砖似乎更容易出现破损。

解读

瓷砖并非越厚越好。

01

国际标准对陶瓷砖厚度的限制为最厚不能超过13.5mm，这也从侧面说明了厚度在13.5mm之下的陶瓷砖，其抗折强度、耐磨度等指标依旧符合标准，实际上这一限制正是为了促进陶瓷砖的薄型化。随着节能降耗要求的提高，绿色环保的薄型陶瓷砖和陶瓷薄板逐渐成为力推产品，但依旧有很多消费者对薄型瓷砖抱怀疑态度。

02

从物理性能来看，尽管薄型陶瓷砖和陶瓷薄板的厚度只有传统陶瓷砖的一半，但是产品使用强度并不比传统瓷砖差，在韧度上甚至强于传统陶瓷砖;而在生产方面，由于薄型陶瓷砖和陶瓷薄板比传统陶瓷砖节省了约50%的原材料，因此也降低了近一半的综合能耗，对节能减排也作出了积极的贡献;就使用价值来讲，陶瓷砖多用来铺地和上墙，铺地时由于砖与地面充分接触，其抗折强度与所受冲击力有关而与厚度无关，而且薄的陶瓷砖也更节省空间。如果用来上墙的话，薄的陶瓷砖体积小，质量轻，安全性反而会更好。

03

瓷砖的强度关系到其承压性和抗折性，而强度又取决于它的密度。对此，消费者在挑选瓷砖时，不应该着眼于厚度，而是应该关注密度。在同样规格、同样类别的产品下，质量越重，说明瓷砖密度越高。也可以通过查看瓷砖背面颗粒的细腻程度来鉴别瓷砖密度高低，一般情况下，瓷砖颗粒越细腻，致密度越高，其破坏强度就越高。

END
